现代仪器分析
多媒体虚拟实验室
用户使用手册
高等教育出版社
2002．1
目 录
第一部分 课件研制说明…………………………3
第二部分 课件内容简介…………………………4
第三部分 运行环境与安装………………………5
一、硬件运行环境……………………………………………5
二、软件运行环境……………………………………………5
三、安装与运行………………………………………………5
第四部分 使用说明………………………………6
一、主界面主要功能与操作………………………………………6
二、网络功能与使用………………………………………………7
三、紫外可见分光光度分析子课件使用说明……………………8
四、原子吸收光谱分析子课件使用说明…………………………9
五、填充柱气相色谱分析子课件使用说明………………………9
六、毛细管气相色谱分析子课件使用说明………………………11
七、离子色谱分析子课件使用说明………………………………12
八、液相色谱分析子课件使用说明………………………………14
九、高效毛细管电泳分析子课件使用说明………………………15
十、红外吸收光谱分析子课件使用说明…………………………16
十一、核磁共振波谱分析子课件使用说明………………………16
十二、色谱-质谱分析子课件使用说明 …………………………16
第五部分 其他……………………………………17
第一部分 课件研制说明
分析化学作为一门重要的技术基础课在学生能力培养方面起着重要作用。长期以来，教学内容繁多，学时少；理论课与实验脱节；学生多，贵重仪器少等国内高校普遍存在的问题已成为制约分析化学课程改革的难题。多媒体技术和网络化使CAI的内涵发生了质的变化，也为深化教学改革提供了条件。因此积极研制CAI已成为一项迫切的任务。
近年来，我校与其他院校共同承担了教育部“面向21世纪工科化学系列课程的改革与实践”项目的研究，教学方法与手段的改革是该项目重要研究内容之一，为此我们研制了多媒体分析化学CAI系列课件，包括：
1. 多媒体分析化学电子教案
2. 基础仪器分析虚拟实验室
3. 现代仪器分析虚拟实验室
4. 多媒体分析化学——资源库
5. 分析化学虚拟考场（自由组卷、自动阅卷、实时评价）
6. 分析化学网络课程
基础仪器分析虚拟实验室课件已由高教出版社于2000年出版，国内已有几十所院校使用，多媒体分析化学电子教案、现代仪器分析虚拟实验室也即将由高教出版社出版，“分析化学网络课程”为国家新世纪网络课程建设项目。
对于分析化学基础课而言，课程多媒体教学、虚拟实验室、虚拟考场一起构成了课程辅助学习的三个基本环节，实现了分析化学课程的全方位CAI教学，为分析化学课程新教育模式的建立奠定了基础。
第二部分 内容简介
本课件适用于各类高等院校《分析化学》、《仪器分析》、《波谱分析》等课程的多媒体教学，也可供《普通化学》及相关课程参考。
本课件采用模块化结构设计，内容包括填充柱气相色谱，毛细管气相色谱，液相色谱，离子色谱，高效毛细管电泳，原子吸收，紫外可见，红外光谱分析，核磁共振波谱分析、质谱分析等10 个子课件。在主界面中可根据教学需要任意调用。
本课件通过对仪器原理和实验进行智能化仿真模拟来展现各种仪器内部结构，动态演示微观分析过程。通过仿真图形界面，可操作仪器，完成分析任务，处理实验数据。对于化合物波谱分析，将重点放在谱图的智能识别上，可自动完成对谱图的扫描与数据的采集，展示谱图形成过程，吸收峰与结构的对应关系，并可以在谱图扫描过程结束后，根据采集的数据进行识别，给出可能结构。
本课件的主要功能有：
1．仪器介绍
2．仪器原理与结构介绍：仪器主要部件，仪器结构原理等；
3．仪器操作与实验过程模拟：进行操作练习并对实验进行模拟；
4．红外、核磁、质谱等谱图的解析：谱图解析与化合物结构确定；
5．思考题：给出思考题供学习时检验学习效果；
6．网络信息查询：通过本课件可直接查询网络资料和课程信息。
教师可以将本课件用于课堂上的仪器介绍与实验演示，使理论与实践密切结合， 实现“实验室”走进课堂，“仪器”搬上讲台，现场解剖仪器，动态显示微观原理，变“快”为“慢”； 变“慢”为“快”； 变“静”为“动”。既活跃了课堂气氛，强化了教学效果，又可使每个学生在课后立刻进入“虚拟实验室”，了解、熟悉仪器和操作，加深对讲课内容的理解，大大激发了学生对课程学习的兴趣和热情。
第四部分 运行环境与安装
（一）硬件运行环境
1、 机型：IBM PC系列； 2、CPU ： Pentium（586以上）
2、RAM（内存）：32MB ； 4、HD（硬盘）空间：全部安装150MB
5、CD.驱动器：8倍速以上； 6、8bit或16bit立体声音箱
7、鼠标和标准化键盘；
8、显示器分辨率与色彩：800×600，16bit，小字体；显示内存：2M以上
（二）软件运行环境
1. 操作系统
中文Windows98
2．需要的其他软件： OFFICE97
（三）安装与运行
1．安装
将光盘放入光驱，查找所需安装子课件的setup，用鼠标双击setup，出现安装界面，可按安装操作指示进行。如果不改变默认安装目录，课件将安装在c:/Analab/现代仪器分析。
安装结束后，Windows98的开始菜单中将出现相应课件或由Windows资源管理器中找到安装的课件（默认路径在：c:/Analab/现代仪器分析）。
如果想在课件运行时调用分析化学虚拟考场，需要将其安装在同一目录下。
3．运行
安装结束后，Windows的开始菜单中将出现“Analab/现代仪器分析”或由Windows资源管理器中找到安装的课件（默认路径在：c:/Analab/现代仪器分析），双击即可运行，出现封面窗口后，用鼠标双击封面，进入主界面，可根据图示进行选择，展示需要的内容。
注意：课件运行前，请一定将显示器分辨率与色彩设置成 800×600×24bit 小字体，否则课件将不能正常运行。
第五部分 使用说明

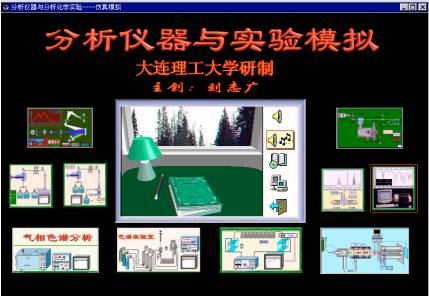

软件运行后出现封面窗体，动画播放结束后，鼠标双击窗体任意位置后，出现主界面（鼠标双击片头动画可快速进入主界面），如下图所示。
一、主界面介绍
分析仪器原理与实验演示仿真共包括10个子课件，屏幕中间小窗口的右侧小图标分别表示背景音乐、声音、联机帮助、网络、结束等项功能，可用鼠标点击控制。
将鼠标移动到各图片上时，屏幕中间的小窗口开始播放该仪器的动画说明，图片下面出现相应子课件的名称。双击相应仪器图可以运行该子课件，进入实验仿真模拟。
如想获得联机帮助，请按F1键。
二、网络功能使用说明
点击主界面中的计算机网络小图标后，进入网络资料查询界面。将网址输入后，点击“enter”键。
（一） www.acs.org。这是一个综合性的化学站点，全面介绍美国有关化学方面的信息，如化学工业及产品、化学教育、科学研究、出版期刊著作、化学学术交流活动等。在ACSWeb的主页上有11项目录，分别为
Membership. ChemCenter. Office of Industry Relztions.
Publications. Education. Chemical Abstracts Service.
International Activities. Government Affairs. Belmont.
Local Sections and Technical Divisions. 1998 ACS Elections
(二) www.elsevicer.nl/homepage/saa/trac/ 是Trende in Analytical Chemistry（分析化学趋势）站点。它以短小精悍的论文介绍在分析化学领域内最前沿的课题，包括分析仪器设备、生物化学、生物技术、临床化学、环境化学、法庭化学、实验室自动化、材料科学、药物化学、过程分析、表面科学和毒理学等。
（三）Internet上的化学CAI资源
剑桥大学的化学实验室 http://www.ch.cam.ac.uk
牛顿大学的化学实验室 http://www.chem.ox.ac.uk/dp/defaudt.html
有机分子的表达式照片图库
http://www.micro.agnet.fsu.edu/micro/gallery.html
化学CAI教育性软件http://www.sfu.ca/chemed /
化学教育资源http://lightning.chem.www.edu/dept/mdeeue.html
多媒体有机化学
http://www-chem.harvard.edu/webchemistry/software/organic.html
化学虚拟图书馆http://www.chem.ucla.edu
Internet化学结库http://www2.icc.unierlangen.de
剑桥化学软件http://www.camsoft.com
ChemDex书架 http://www.shef.ac.uk/chem/chemdex
美国化学会http://www.aes.org/
（四）Internet上的资源搜索引擎
http://www.yahoo.com/
http://www.soho.com/
http://www.fiz-chemie.de/en/datenbanken/chemguide/
http://chin.icm.ac.cn/
http://www.acdlabs.com/
三、紫外可见分光光度分析使用说明
该软件是为了配合分析化学或仪器分析课堂教学而研制的CAI课件，主要用于仪器介绍、原理演示、实验模拟。屏幕界面分成三个功能区，中心演示区，功能选择按钮区（屏幕右侧）和思考题显示区（屏幕底部）。思考题显示区被隐藏，点击右侧按钮，屏幕扩展，显示该区。
1. 仪器介绍
运行软件后，首先出现的是仪器介绍界面。可移动鼠标到仪器图中的各个部分，鼠标变成手型标志后，表明该处可以通过点击鼠标进行操作，如点击比色室盖子可将盖子打开；移动鼠标到比色槽拉杆上，点击鼠标左键可将拉杆拉出一次，点击鼠标右键，推入。打开电源开关，当比色室盖子打开时，光路处于截断位置，可通过用鼠标点击调零旋钮，调节零点。当比色室盖子关闭时，可用T100%旋钮调节透光度。点击鼠标右键，刻度表盘指针向右偏转，反之向左。
点击仪器下方的文字，动态绘制仪器结构框图。
屏幕右部第一个按钮为该界面的显示控制按钮。
2. 双光束连续扫描分光光度仪工作原理图与吸收曲线绘制
点击右部第二个按钮，出现双光束连续扫描分光光度仪工作原理示意图，该图从左至右也相应分为四个部分：光源，分光，比色，检测。该部分主要用来说明双光束连续扫描分光光度仪的工作原理、结构及物质对光的选择性吸收、吸收曲线的形成过程、浓度变化对吸收曲线的影响。
点击左侧光源，演示光经过各各个元件的顺序，旋转斩光器将光分成参比和测量两束光交替到达检测器。在分光装置中出现扫描按钮，点击后扫描开始，在右下方显示板上绘制出吸收曲线。扫描过程中，点击扫描按钮下方的暂停按钮，可使扫描停止在某一扫描波长处，此时可点击分光装置中的上下箭头按钮，逐点增加或减小波长，吸收曲线也相应改变，也可再次点击暂停按钮使其弹起后继续扫描。
选择不同光源，可进行紫外或可见光区的扫描。
点击测量光路中的红色比色皿，左下方出现试样及浓度选择板。点击不同试样，使其变色且红色对号移动到该选中试样前，再次扫描给出该试样的吸收曲线。通过绘制不同物质的吸收曲线可说明物质对光的选择性吸收。不改变试样，选择不同浓度进行扫描，可绘制不同浓度的吸收曲线，可对比浓度改变不影响吸收曲线形状而影响吸收强度。
请在每次扫描结束后再开始其他操作，关闭光源后再选择其他，以避免程序出错或死机。
3. 单光束分光光度计光路图与定量分析模拟
点击右部第三个按钮，进入程序的单光束分光光度计光路图与定量分析模拟部分。该部分具有仪器内部的光路介绍、试样吸光度测量模拟和标准曲线绘制等功能。
点击光源开关，点击波长调节旋钮，选择不同的测量波长，可观察到不同颜色光通过比色皿到达检测器，相应波长显示在检测面板上。光路图下方的三个小图形按钮代表三种功能：点击左侧按钮，弹出试样选择及浓度设定面板；点击中间按钮，弹出吸收曲线面板，弹出时，自动绘制选定试样的吸收曲线（默认试样：二价铁离子与邻菲罗啉形成的配合物）；右侧按钮为标准曲线绘制按钮，当没有测定数据时，不能绘制。
试样定量测量模拟：
(1) 打开试样选择面板，点击希望测量的试样1．
(2) 选择四个比色皿中试样的浓度（c）和所乘的指数值。
(3) 选择合适光源，打开，选定测量波长
(4) 确定参比液在光路中，A/T转换钮在弹起状态后，调节检测面板右侧的上下箭头按钮，调节吸光度A为零。点击A/T转换钮使其在按下状态，右侧显示绿色T 100%时，调节使透光度为100%。
(5) 依次双击比色皿，分别测量其吸光度，记录测量数据后，点击标准曲线按钮。移动鼠标到标准曲线面板上，根据各试样点确定标准曲线后点击鼠标右键，使标准曲线固定。再移动鼠标，点击鼠标右键可在标准曲线上标记出一个点。
(6) 在测定过程中，改变波长，将清除已有数据。
4. 联机帮助与思考题
不熟悉仪器使用时，按键盘上的F1键或帮助按钮。
点击“思考题”按钮，屏幕下部出现思考题，点击右侧上下箭头按钮可选择向前或向后选择。
5.结束
点击右部按钮区最下方的按钮，结束程序运行
6.系统要求
屏幕分辨率：800*600*24bit
四、原子吸收光谱分析子课件使用说明
略（可按屏幕显示操作）。
五、填充柱气相色谱分析软件使用说明
该软件主要用于仪器外观、内部结构、载气流程及主要部件介绍，原理演示，仪器操作练习，实验条件选择及色谱分析实验全过程仿真模拟。
1. 仪器介绍
运行软件后，首先出现的是仪器界面。可移动鼠标到仪器图中的各个部分稍停，通过出现的提示说明，介绍仪器。当鼠标变为手型的部件，表明该处可以通过点击鼠标进行操作，仪器可按实际仪器的使用方法进行模拟操作。点击左下的“提问（图示）”按钮，使其变为仪器介绍状态，这时移动鼠标到仪器各个部件上时，在屏幕底端的绿面板上出现部件名称。
点击右下的“流程框图”按钮，在界面上部动态出现气相色谱结构流程框图，即色谱仪的主要组成部分。分别按次序点击各个结构流程框图时，仪器外观图隐藏，动态依次出现各部分的组成元件，给出色谱仪内部结构图，可以达到熟悉仪器外部，了解仪器内部结构的学习目的。
2. 实验模拟
在色谱仪立体外型图和元件组合流程图上，均可以通过色谱微量进样器的取样、进样等操作来模拟色谱分析过程。
点击右下的“色谱分析”按钮，出现色谱进样器和试样瓶，进样器可以通过使用键盘上的四个上下左右箭头按键来移动（每次移动前，请首先点击一下进样器）。通过用鼠标左右键点击进样器拉杆帽抽取和排出试样。
打开色谱仪电源开关，移动鼠标到流量调节钮上，点击右键，调节载气流量。打开温度调节开关，移动鼠标到柱温调节钮上，点击右键增加柱温，打开气化温度开关。打开检测器电源开关。
移动进样器，扎到试样瓶的试样中，用鼠标左键点击拉杆帽，抽取一定量试样。移动进样器，插入进样器低部后，用鼠标右键点击拉杆帽，进样器自动移出后分析过程开始（如果界面为组件流程图，可观察到组分流动及逐步分离过程）。记录仪开始记录。可改变载气流速和柱温后重新进样，观察各组分分离情况。
当界面显示组件流程图时，首先点击载气瓶阀手柄，打开载气源，再点击分压调节杆，点击流量计上的旋钮调节载气流量。
通过用鼠标左右键点击记录仪画图区，可上下移动色谱图。
分析样品为混合醇，出峰顺序为：水，甲醇，乙醇，异丙醇，正丙醇。3. 思考题
左下的“提问”按钮（图示钮）在弹起时，点击双尖头按钮，可以向前或向后选择思考题。
六、毛细管色谱分析软件使用说明
该软件主要用于仪器内部结构、载气流程及主要部件介绍，原理演示，仪器操作练习，实验条件选择及色谱分析实验全过程仿真模拟。
1. 仪器介绍
运行软件后，出现的是仪器结构界面。点击左下方的“提问”与“部件指示”切换开关，使其为按下状态后，可移动鼠标到仪器图中的各个部分稍停，通过在下部面板中出现的提示说明，介绍仪器部件名称。当鼠标变为手型的部件，表明该处可以通过点击鼠标进行操作，仪器可按实际仪器的使用方法进行模拟操作。双击进样口，可显示汽化室内部结构。双击检测器，可显示FID检测器内部结构。
2． 实验模拟
在色谱仪元件组合流程图上，可以通过色谱微量进样器的取样、进样等操作来模拟色谱分析过程。
首先点击载气瓶（N2）阀手柄，打开载气源，再点击分压调节杆，点击流量计上的旋钮调节载气流量。同样再点击打开氢气瓶和压缩空气瓶，调节流速。
点击右下的“进样器”按钮，出现色谱进样器和试样瓶，进样器可以通过使用键盘上的四个上下左右箭头按键来移动（每次移动前，请首先点击一下进样器）。通过用鼠标左右键点击进样器拉杆帽抽取和排出试样。
打开色谱仪电源开关，移动鼠标到流量调节钮上，点击右键，调节载气流量。打开温度调节开关，移动鼠标到柱温调节钮上，点击右键增加柱温至150 °C，打开气化温度开关。打开检测器电源开关。
移动进样器，扎到试样瓶的试样中，用鼠标左键点击拉杆帽，抽取一定量试样。移动进样器，插入进样器低部后，用鼠标右键点击拉杆帽，进样器自动移出后分析过程开始（如果界面为组件流程图，可观察到组分流动及逐步分离过程）。记录仪开始记录。可改变载气流速和柱温后重新进样，观察各组分分离情况。
通过用鼠标左右键点击记录仪画图区，可上下移动色谱图。
七、离子色谱分析软件使用说明
该软件是为了配合分析化学或仪器分析课堂教学而研制的系列CAI课件之一，主要用于离子色谱仪器内部结构、流程及主要部件介绍，原理演示，实验条件选择及实验全过程仿真模拟。
1. 仪器内部结构介绍
运行软件后，首先出现的是离子色谱结构流程界面。界面中给出了高压泵，梯度淋洗装置，进样装置，分离柱，电导检测装置，抑制装置等离子色谱的主要组成部分。高压泵、抑制装置、电导检测器等给出了内部结构。可以使学生学习了解离子色谱内部结构，高压泵内部结构及流程等。用鼠标左键点击高压进样阀手柄，可以转动高压进样阀。当手柄与屏幕平行时，淋洗液不经过试样定量管，可以用注射器将定量管充满试样（进样状态）。当手柄与屏幕垂直时，淋洗液流过试样定量管，如果此时定量管中有试样，淋洗液带动试样进入分离柱，分离开始（分析状态）。高压进样阀的工作原理详见其结构及工作原理图。用鼠标右键点击高压进样阀手柄，出现阀内部结构及工作原理示意图，双击示意图隐藏。当采用连续抑制装置时，用鼠标右键点击抑制器，出现抑制器内部结构，左键点击时，恢复外观图。
点击检测器，出现电导检测器内部结构原理图，分析时，可观察到分离组分经过检测器时，产生信号，记录仪记录色谱峰的过程。
可选择三种类型仪器装置：单柱无抑制、双柱抑制、连续抑制
2. 实验模拟与分离原理演示
首先选择试样（混合阴离子）、分离柱（阴离子交换树脂柱（高））、流动相（0.75 mol/L碳酸氢钠 + 2.2 mol/L碳酸钠）、选择合适的流量。选择连续抑制法。如果选择的试样与分离条件不合适，将提示您重新选择。点击“高压泵”按钮开始工作。点击检测器，显示内部结构，便于观察组分经过光路时，信号产生情况。 点击“抑制器”按钮，抑制泵开始运行，再生液连续流过抑制器。
点击 “进样器”和“取样”按钮，调出进样器和试样瓶。分别点击进样口和取样口位置（图中连接管的喇叭口位置），可以使进样器位于取样位置或进样位置。首先点击取样口，将进样器放在取样位置，左键点击进样器活塞拉杆，进样器连接到取样口上。继续用鼠标左右键点击进样器活塞拉杆可以上下移动活塞拉杆，吸取试样溶液。清洗进样器后，抽取一定量试样。用鼠标右键点击进样器外突圆环，进样器与取样口脱离。点击进样口，将进样器放在取样位置，左键点击进样器活塞拉杆，进样器连接到进样口上。继续用鼠标左键点击进样器活塞拉杆，将试样推入六通进样器的定量管中。
用鼠标左键点击高压进样器的手柄，可以转动手柄。手柄与屏幕平行时，才能将试样充入定量管。 定量管充满试样后（变绿色） 点击高压进样器的手柄，使之与屏幕呈垂直位置，淋洗液流过定量管，分析开始，记录仪开始记录。
试样经过分离柱时，随着淋洗液的流动，试样被逐渐分离（用不同色带代表组分）。组分流出分离柱进入检测器时，产生信号，记录仪记录下一个色谱峰。
组分全部流出后，左键点击进样阀手柄，使其处于平行位置，推动进样器使定量管充满，再次进行分析。
改变淋洗液流量，进行分析，可观察到组分流动速度加快，分离度变小，分离较差。
改变试样和分离条件，观察分离情况。
选择不同试样和抑制装置进行实验。
每次记录仪停止记录后，可通过用鼠标左右键点击记录仪画图区，上下移动色谱图观察色谱峰。
使用单柱无抑制装置分析时，应使用标有（低）的离子交换柱，“低”是指分离柱的交换容量低。
使用双柱抑制或连续抑制装置分析时，应使用标有（高）的离子交换柱。
使用双柱抑制装置分析时，抑制柱变成淡红色指示抑制住“穿透”，需要再生。点击抑制柱帽，可以换一支再生好的抑制住。
阴离子分析：
(1) 单柱
分离柱 阴离子交换树脂（低）
淋洗液 1 mmol/L 邻苯二甲酸钾
(2) 双柱抑制或连续抑制
分离柱 阴离子交换树脂（高）
淋洗液 0.75 mol/L碳酸氢钠 + 2.2 mol/L碳酸钠
阳离子分析：
(1) 单柱
一价阳离子试样
分离柱 阳离子交换树脂（低）
淋洗液 2 mmol/L 硝酸
二价阳离子试样
分离柱 阳离子交换树脂（低）
淋洗液 1 mmol/L 乙二胺硝酸盐
(2) 双柱抑制或连续抑制
一价阳离子试样
分离柱 阳离子交换树脂（高）
淋洗液 5 mmol/L 盐酸 二价阳离子试样
分离柱 阳离子交换树脂（高）
淋洗液 4.5 mmol/L 盐酸 + 1.5 mmol/L 间苯二胺
3. 思考题
点击“提问”按钮，出现提问面板，给出思考题。点击双尖头按钮，可以向前或向后选择思考题。
八、液相色谱分析软件使用说明
运行软件后，首先出现的是液相色谱结构流程界面。界面中给出了高压泵，梯度淋洗装置，进样装置，液相色谱分离柱，紫外检测装置等液相色谱的主要组成部分。高压泵和紫外检测器给出了内部结构。可以使学生学习了解液相色谱内部结构，高压泵内部结构及流程等。用鼠标右键点击高压进样阀，出现阀内部结构及工作原理示意图，双击示意图隐藏。
将鼠标移动到淋洗液比例调节指示板上，按住鼠标左键拖动，显示甲醇-水比例，可以选择合适的淋洗液比例。
点击检测器，出现紫外检测器内部结构原理图，分析时，可观察到分离组分经过检测器时，产生信号，记录仪记录色谱峰的过程。
2. 实验模拟与分离原理演示
首先选择试样（稠环芳烃）、固定相（ODS）、流动相（甲醇-水）、流速及梯度淋洗液比例。如果选择的试样与分离条件不合适，将提示您重新选择。点击高压泵按钮开始工作。高压泵按比例吸取淋洗液，废液瓶中有液滴流出。点击检测器，显示内部结构，便于观察组分经过光路时，信号产生情况。
点击 “进样器”和“取样”按钮，调出进样器和试样瓶。分别点击进样口和取样口位置（图中连接管的喇叭口位置），可以使进样器位于取样位置或进样位置。首先点击取样口，将进样器放在取样位置，左键点击进样器活塞拉杆，进样器连接到取样口上。继续用鼠标左右键点击进样器活塞拉杆可以上下移动活塞拉杆，吸取试样溶液。清洗进样器后，抽取一定量试样。点击进样器外突圆环，进样器与取样口脱离。点击进样口，将进样器放在取样位置，左键点击进样器活塞拉杆，进样器连接到进样口上。继续用鼠标左键点击进样器活塞拉杆，将试样推入六通进样器的定量管中。
用鼠标左右键点击高压进样器的手柄，可以转动手柄。手柄与屏幕平行时，才能将试样充入定量管。 定量管充满试样后（变绿色） 点击高压进样器的手柄，使之与屏幕呈垂直位置，淋洗液流过定量管，分析开始，记录仪开始记录。
试样经过分离柱时，随着淋洗液的流动，试样被逐渐分离（用不同色带代表组分）。组分流出分离柱进入检测器时，吸收紫外光，产生信号，记录仪记录下一个色谱峰。
组分全部流出后，使进样阀手柄处于平行位置，推动进样器使定量管充满，再次进行分析。
改变淋洗液中甲醇-水比例（调大），进行分析，可观察到组分流动速度加快，分离度变小，分离较差。
改变试样和分离条件，观察分离情况。
每次记录仪停止记录后，可通过用鼠标左右键点击记录仪画图区，上下移动色谱图观察色谱峰。
3. 思考题
点击“提问”按钮，出现提问面板，给出思考题。点击双尖头按钮，可以向前或向后选择思考题。
九、高效毛细管电泳分析使用说明
该软件主要用于高效毛细管电泳仪器流程介绍，分析原理演示，仪器操作过程仿真模拟。
1. 仪器介绍与分离过程模拟 运行软件后，出现仪器流程界面。可移动鼠标到仪器图中的各个部分稍停，通过出现的提示说明，介绍仪器主要部件。
高效毛细管电泳主要由高压直流电源、电极、电解质、毛细管分离柱、检测装置组成。
打开电源，选择合适电压后，点击开始按钮后，在毛细管分离柱进样端的试样开始在分离柱中运动，由于各带电粒子在分离柱中的移动速度不同而被分离。组分到达检测装置产生检测信号，信号经放大后由记录仪给出各组分分离谱图。
2. 分离原理演示
点击原理演示按钮，界面上部出现放大后的毛细管内部电荷分布示意图，由于毛细管管壁表面存在硅羟基，在溶液pH>3时，毛细管壁产生负电荷，界面处存在有双电层。
选择分离模式为“区带电泳”，点击开始演示按钮后，可以看到柱中三种粒子产生运动。
在电场力作用下，管内溶液整体向负极移动形成电渗流，移动速度为V（电渗流），带电粒子在电场力作用下产生电泳现象，迁移速度为V（电泳），带电粒子在毛细管管内溶液中的运动速度等于这两种速度的矢量和。对于带正电荷粒子，两种速度方向相同，向负极运动。运动过程中各组分所受作用力大小不同而被分离。中性粒子不存在电泳现象，当带负电荷粒子的V（电泳）大于V（电泳）时，向正极移动；V（电泳）大于V（电泳）时，也向负极运动。
当选择分离模式为“胶束电动色谱”时， 电解质溶液中含有离子型表面活性剂，当含量超过临界浓度后，形成一疏水内核、外部带负电的胶束（图中兰色椭圆球）。在高电场作用下，以较慢的速度向负极移动，中性试样分子在胶束相和溶液相之间进行多次分配。
十、红外吸收光谱分析软件使用说明
该软件目前为初级版本，功能需要继续完善。主要功能有图表展示，基团振动频率演示，谱图绘制与数据自动采集，特征频率峰识别等。
运行软件后，在主界面中可首先点击图表选择按钮，浏览有关图表资料。点击“清除”按钮后，再点击“扫描-采集”按钮，将演示谱图绘制与数据自动采集过程，当扫描到某一特征频率峰时，结构式中相应基团闪烁。鼠标点击原谱图中某一特征频率峰可在右下方出现其相应结构和数据。可选择其他谱图进行扫描-采集后再次进行解析。
十一、核磁共振波谱分析软件使用说明
该软件目前为初级版本，功能需要继续完善。主要功能有图表展示，谱图绘制与数据自动采集等。其结构自动识别功能目前还不能对谱图进行识别。
运行软件后，在主界面中可首先点击图表选择按钮，浏览有关图表资料。点击“清除”按钮后，再点击“扫描-采集”按钮，将演示谱图绘制与数据自动采集过程，当扫描到某一峰时，结构式中相应基团上的同类质子闪烁。鼠标点击原谱图中某一峰可在右下方出现其相应结构和数据，并可对扫描的谱峰进行积分。有十张谱图可供选择。
十二、色-质谱分析软件使用说明
运行软件后，首先出现的是仪器界面。可移动鼠标到仪器图中的各个部分稍停，通过出现的提示说明，介绍仪器。该原理图是由毛细管色谱和四极杆质谱仪结构示意图组成。
点击“开机”按钮，仪器开始工作，气体流进入质谱仪的分子分离器。
点击“试样瓶”按钮，出现试样选择面板，选择分析的试样。
点击“色谱进样器”按钮，出现进样器，点击进样器色谱分离开始，试样分离后，到达分子分离器。载气分离后，组分分子进入质谱电离室，在电子轰击下，分裂成“碎片“，加速后，进入四极杆质量分析器，能产生共振的“碎片”的到达检测器。
点击“色谱图”图标和“质谱图” 图标，屏幕出现色谱图和质谱图。
点击“质谱图放大”图标，进入谱图解析界面。
点击谱图解析界面中的谱图，放大谱图。
分别点击右侧的按钮，解析质谱图。
返回仪器界面，重新选择试样进行分析。
点击屏幕下方的双尖头按钮，可以向前或向后选择思考题。
第六部分 其他
软件研制开发群体
总体设计：刘志广
程序设计：吴 超 徐景阳 张永策 岳 锌
吕保和 吴海霞
动画制作：王 栋 刘志广
文 字：吕保和
配 音：吴海霞
研制单位：大连理工大学
2001年12月
后 记
多媒体分析化学系列课件是作者在多年的教学经验基础上，采用现代计算机多媒体技术，研制出的一套分析化学辅助学习软件。
本课件通过对实验的仿真模拟，达到熟悉仪器原理与结构，掌握实验操作过程及分析条件选择方法，提高教学质量之目的。
作者研制该课件的出发点是想通过采用现代计算机多媒体技术，为解决分析化学课程教学中，学生对分析仪器了解较少，仪器原理抽象、结构复杂，且课堂教学与实验脱节、学生多而大型分析仪器缺乏及没有足够的动手机会等普遍存在的问题，探索出一条途径，也为开放式实验教学及实验类课程的远程通信教学提供技术支持。
由于作者多年来一直从事于分析化学教学和科研工作，对计算机，特别是近年来出现的多媒体技术和网络新技术深入研究不够，而复杂的分析仪器和实验结果的千变万化也使的研制工作难度加大，因而本课件可能存在许许多多缺点和不足，希望使用者将发现的错误和建议提供给作者，我们将在后续版本中加以改进。
作者：刘志广
2001年12月3日
联系地址：辽宁省大连市
大连理工大学 化工学院 分析化学教研室
邮编：116012
电话：0411-4708902
-4709019
E-mail：liuzg@mail.dlptt.ln.cn
